CSN- 1 1型軌道繼電器為延時、阻交流型繼電器，所有牽涉到失靈及母差直跳、非電量等跳閘回路的開入一律采用強電中間繼電器，以增加可靠性?！钡囊蠖鴮ｉT研制的。

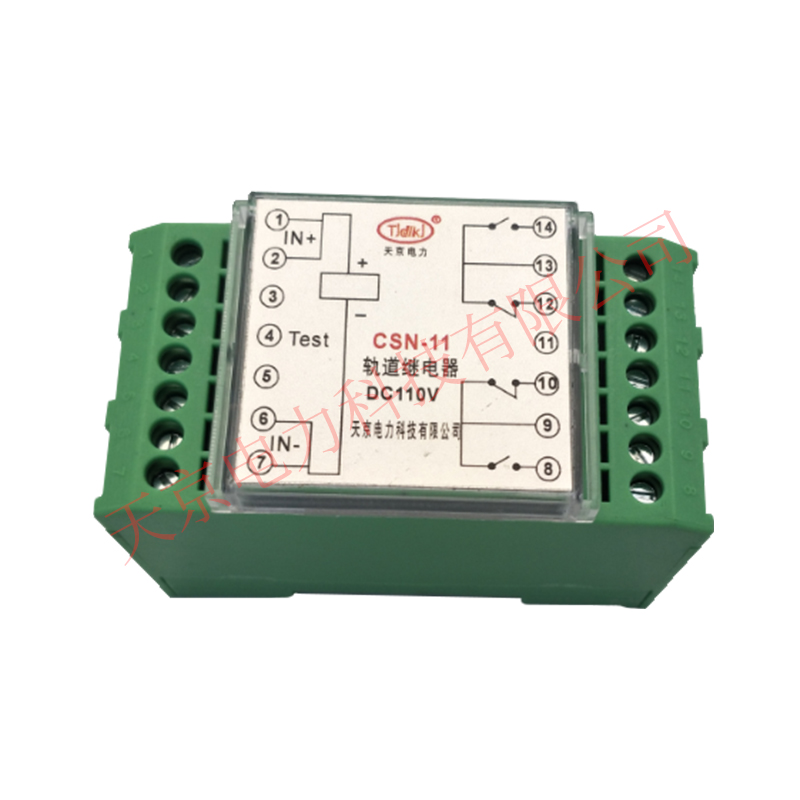

CSN- 11型軌道繼電器提供2對不保持轉換接點，主要用于母差保護、主變保護和失靈保護等裝置的開入重動回路，適用于35mm平軌和高低軌的安裝。當繼電器的+IN端有干擾信號，雖然能達到繼電器的啟動電壓，但不能達到繼電器的啟動功率，繼電器不能動作。當繼電器的+IN端有正常型號，既能達到繼電器的動作電壓，也能達到繼電器的啟動功率，ZJ1動作，一方面啟動ZJ2繼電器，輸出接點，同時切斷繼電器的功率回路，維持正常運行時的低功耗。
技術參數
◆直流電壓: 110V, 220V 允許偏差:士20%
◆動作電壓: 55% ~70%Un
◆返回電壓:≤0. 1Un
◆動作時間: 15ms <t< 25ms
◆啟動功率: > 5W
◆功耗:≤3W(在220VDC電壓下正常工作時) ≤2W (在1 10VDC電壓下正常工作時)
◆220V工頻交流電壓可靠不動作相關技術條件
◆允許環境溫度: - 20C~ +60C
●絕緣耐壓、耐濕熱、抗振動、抗沖擊、抗碰撞性能符合國標GB7261- 87的有關標準。
◆抗高頻電氣干擾性能符合國標GB6162的有關規定。
◆抗輻射電磁場干擾性能符合國標GB/T14598嚴酷等級為1級的規定。
◆抗快速瞬變干擾性能符合國標GB/T14595嚴酷等級為V級的規定。
◆能承受IEC- -255- 22 - 2規定的嚴酷等級為V級的靜電放電試驗。
