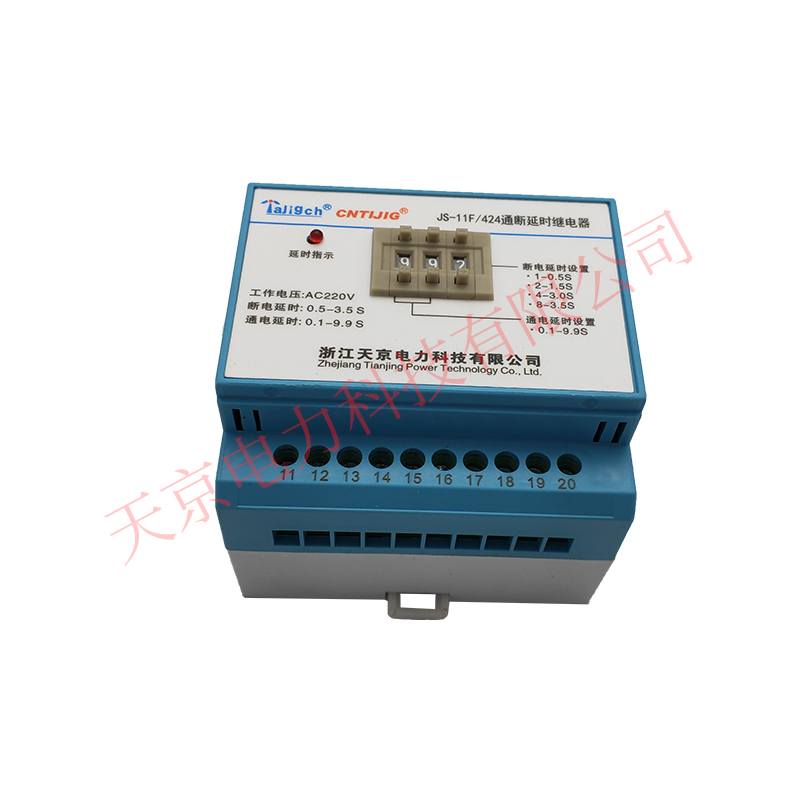

抗晃電保護裝置天京電力公司生產的用于油井及電廠各種可能產生晃
電現象的保護和控制回路中，以避免晃電現象造成的生產不連續性，安全事故及
設備損壞等。
2：技術條件
2.1 環境基準條件 3.2 正常使用條件
環境溫度：48℃±2℃ 環境溫度：-25℃~+40℃
相對濕度：45%~75% 環境相對濕度：不大于 90%
大氣壓力：80Kpa~106Kpa 大氣壓力：80Kpa~110Kpa
儲存和運輸過程中的極限溫度：-25℃~+75℃
使用地點的海拔高度：不高于 2500 米
使用環境的周?chē)橘|(zhì)無爆炸危險品；不含有腐蝕性氣體；所含導電塵埃的濃度不
應使絕緣水平降低到允許值一下。
2.3 繼電器額定值
額定電壓值：48V, 110V, 220V, 380AC .
2.4 觸電容量 A 型觸點：250VAC ,S0SΦ=1.0 5A
250VDC 接通 5A，し=5MS， 斷開 50W。
B 型觸點：250VAC ,S0SΦ=1.0 5A
250VDC 接通 5A，し=5MS， 斷開 500W。
2.5 動作返回值 動作值為額定電壓的 70%左右，返回值為額定電壓的 65%左
右。用戶有特殊要求的，應在訂貨時說明，可按用戶要求設定返回值（即設備不
安全運行電壓下限）。
2.6 功耗
在額定電壓下不大于 5W。
2.7 絕緣電阻
用 1000V 搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于 10MΩ。
2.8 絕緣耐壓
個引出端子對外殼鎖緊螺釘能承受工頻 2000V，同組觸點之間能承受工頻
1000V，歷時一分鐘，無擊穿。
2.9 電壽命
DC250V 回路，切斷電流し=5MS，50W,104 次以上；
DC250V 回路，切斷電流し=5MS，500W,104 次以上;
3.10 機械壽命
觸點無負荷 300 萬次以上。
2.11啟動延時范圍 啟動延時0.1~99S 極差0.1S；抗晃延時0~2S 極差0.015S.
延時可按要求定制
.使用說明
本系列繼電器面板上有二個整定時間值，T1 啟動延時為 0.1~99S，T2 抗晃延時
為 0.5S. 1S 1.5S 2S 可分別設定。大容量型觸點為驅動接觸器用，信號觸
點為反應接觸器通斷狀態用
4.1 啟動延時設定
如按撥碼 09 表示 9 秒延時. 如按撥碼 99 表示 99 秒延時 啟動延時要
求按客戶自行設定.
4.2 防晃延時設定
如按撥碼 1 就表示抗晃延時 0.5 秒 .
如按撥碼 2 就表示抗晃延時 1 秒
如按撥碼 4 就表示抗晃延時 1.5 秒
如按撥碼 8 就表示抗晃延時 2 秒
T1 作用：當多個大負載同事啟動時會給電網帶來沖擊，設定不同數值，多
個大負載在 T1 控制下即使同時通電也能讓負載依次啟動，避免變壓器過載或給
電網帶來沖擊。
T2 作用：當電網電壓不穩定時，低于 65%時。設備繼續運行可能會給設備帶來
損害，此時，根據設備重要性和設備對電壓波動的適應性設定不同數值可避免設
備損害。
如設備非常重要，電壓不穩定時，不能馬上停止運行，設定一個數值 2S，如在
這個時間內晃電現象不能消失，則從電壓波動開始起到達設定時間，設備停止運
行。
用戶可根據設備重要性和電壓波動適應性決定 T2 數值設定，也可向天京電力公
司司咨詢。
5.訂貨須知
訂貨時須注明型號規格，結構形式代號，導軌安裝 板前或板后接線方式，數量
及其它要求。
